U području elektroenergetskih sustava stabilnost opskrbe električnom energijom je od najveće važnosti. Oprema za reaktivnu kompenzaciju igra ključnu ulogu u održavanju te stabilnosti, a kao dobavljač takve opreme, iz prve sam ruke svjedočio utjecaju koji ona može imati na elektroenergetske sustave. U ovom blogu istražit ću kako oprema za reaktivnu kompenzaciju utječe na stabilnost elektroenergetskog sustava, istražujući mehanizme, prednosti i implikacije u stvarnom svijetu.
Razumijevanje reaktivne snage i njezinih izazova
Prije nego što raspravljamo o ulozi opreme za reaktivnu kompenzaciju, bitno je razumjeti jalovu snagu. U izmjeničnom elektroenergetskom sustavu snaga se sastoji od dvije komponente: stvarne snage (P), koja se koristi za obavljanje korisnog rada kao što je osvjetljenje i pokretanje motora, i jalove snage (Q), koja je potrebna za uspostavljanje i održavanje električnog i magnetskog polja u induktivnim i kapacitivnim opterećenjima. Iako jalova snaga ne obavlja nikakav stvarni rad, neophodna je za rad mnogih električnih uređaja.
Međutim, prekomjerna jalova snaga može dovesti do nekoliko problema u elektroenergetskom sustavu. Prvo, povećava ukupnu struju koja teče kroz prijenosne i distribucijske vodove. Budući da je gubitak snage u liniji proporcionalan kvadratu struje (P_loss = I²R), povećanje struje zbog jalove snage rezultira većim gubicima snage. Ovi gubici ne samo da troše energiju, već također uzrokuju pregrijavanje vodova, smanjujući njihov vijek trajanja.
Drugo, jalova snaga može uzrokovati pad napona duž prijenosnih i distribucijskih vodova. Kada velike količine reaktivne snage teku kroz vodove, napon na kraju opterećenja može odstupati od željene razine. Ova nestabilnost napona može utjecati na performanse električne opreme, što dovodi do smanjene učinkovitosti, povećanog trošenja, pa čak i kvarova.
Uloga reaktivne kompenzacijske opreme
Oprema za reaktivnu kompenzaciju dizajnirana je za rješavanje problema uzrokovanih reaktivnom snagom. Glavna funkcija ove opreme je opskrba ili apsorbiranje jalove snage prema potrebi, čime se poboljšava faktor snage sustava. Visok faktor snage pokazuje da sustav koristi električnu energiju učinkovitije, s manje jalove snage koja teče kroz vodove.
Jedna od najčešćih vrsta opreme za reaktivnu kompenzaciju jeKondenzator za kompenzaciju jalove snage. Kondenzatori generiraju jalovu snagu koja je u fazi suprotna od reaktivne snage koju apsorbiraju induktivni potrošači. Spajanjem kondenzatora na elektroenergetski sustav, možemo kompenzirati induktivnu jalovu snagu, smanjujući ukupnu potražnju za jalovu snagu. To rezultira nižom ukupnom strujom u vodovima, što zauzvrat smanjuje gubitke snage i padove napona.
Na primjer, u industrijskom postrojenju s velikim brojem asinkronih motora (koji su induktivni tereti), ugradnja kondenzatora za kompenzaciju jalove snage može značajno poboljšati faktor snage. Kondenzatori opskrbljuju potrebnu jalovu snagu lokalno, tako da električna mreža treba samo opskrbljivati stvarnu snagu. Ovo ne samo da štedi energiju, već i poboljšava stabilnost napona u postrojenju.

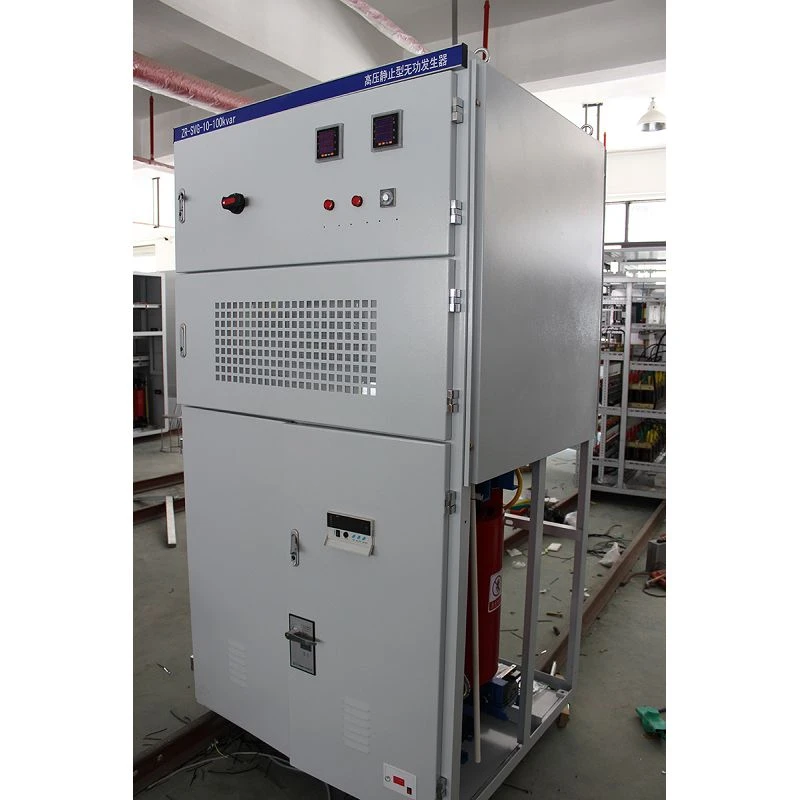

Druga vrsta opreme za reaktivnu kompenzaciju je10kv reaktivni kompenzacijski ormar. Ovi ormari se obično koriste u srednjenaponskim distribucijskim sustavima. Sadrže kombinaciju kondenzatora, reaktora i upravljačkih uređaja. Upravljački uređaji kontinuirano nadziru faktor snage i napon sustava te prema tome prilagođavaju rad kondenzatora i prigušnica. To osigurava da je kompenzacija jalove snage optimizirana u svakom trenutku, održavajući stabilnost elektroenergetskog sustava.
Uz opremu za statičku kompenzaciju kao što su kondenzatori i ormarići,Dinamička reaktivna kompenzacijauređaji također imaju široku primjenu. Uređaji za dinamičku reaktivnu kompenzaciju, kao što su statički promjenjivi kompenzatori (SVC) i statički sinkroni kompenzatori (STATCOM), mogu brzo reagirati na promjene u elektroenergetskom sustavu. Oni mogu prilagoditi količinu reaktivne snage koju isporučuju ili apsorbiraju u nekoliko milisekundi, što ih čini idealnim za primjene u kojima je opterećenje vrlo promjenjivo, kao što su čeličane, elektrolučne peći i vjetroelektrane.
Utjecaj na stabilnost elektroenergetskog sustava
Stabilnost napona
Jedan od najznačajnijih utjecaja opreme za reaktivnu kompenzaciju na stabilnost elektroenergetskog sustava je u smislu stabilnosti napona. Dobavljanjem ili apsorbiranjem jalove snage, ovi uređaji mogu održavati napon unutar prihvatljivog raspona. U elektroenergetskom sustavu s velikim brojem induktivnih opterećenja, napon na kraju opterećenja može značajno pasti bez odgovarajuće reaktivne kompenzacije. Oprema za reaktivnu kompenzaciju može povisiti napon davanjem potrebne jalove snage, osiguravajući da električna oprema radi na nazivnom naponu.
Na primjer, u dalekovodu za prijenos na velike udaljenosti, napon na prijemnom kraju može biti niži od odašiljačkog kraja zbog impedancije vodova i potrebe za reaktivnom snagom potrošača. Instaliranje opreme za reaktivnu kompenzaciju duž linije može pomoći u kompenzaciji gubitaka jalove snage i održavanju stabilnog profila napona. Ovo je posebno važno za elektroenergetske sustave koji su međusobno povezani na velikim područjima, jer se nestabilnost napona u jednom dijelu sustava može proširiti na druge dijelove, potencijalno dovodeći do rasprostranjenog nestanka struje.
Oscilacije elektroenergetskog sustava
Oprema za reaktivnu kompenzaciju također može pomoći u prigušivanju oscilacija u elektroenergetskom sustavu. Oscilacije u elektroenergetskom sustavu su oscilacije male amplitude, niske frekvencije koje se mogu pojaviti u elektroenergetskom sustavu zbog poremećaja kao što su nagle promjene opterećenja ili proizvodnje. Ove oscilacije mogu utjecati na stabilnost sustava i čak dovesti do gubitka sinkronizma između generatora.
Uređaji za dinamičku reaktivnu kompenzaciju, kao što je STATCOM, mogu osigurati brzodjelujuću podršku jalove snage za prigušivanje ovih oscilacija. Prilagodbom izlazne jalove snage kao odgovor na oscilacije, uređaj može promijeniti električni moment generatora, pomažući vratiti sustav u stabilno stanje.
Pouzdanost sustava
Poboljšanjem stabilnosti napona i prigušivanjem oscilacija, oprema za reaktivnu kompenzaciju povećava ukupnu pouzdanost elektroenergetskog sustava. Pouzdaniji elektroenergetski sustav znači manje nestanaka struje i manje smetnji za industrijske i stambene potrošače. To je ključno za moderno društvo, u kojem gotovo svaki aspekt naših života ovisi o stabilnoj opskrbi električnom energijom.
Primjene u stvarnom svijetu i studije slučaja
U industrijskom sektoru, mnoge velike tvornice oslanjaju se na reaktivnu kompenzacijsku opremu kako bi osigurale učinkovit rad svojih električnih sustava. Na primjer, kemijsko postrojenje s velikim brojem pumpi, kompresora i motora može doživjeti značajne gubitke snage i fluktuacije napona bez odgovarajuće reaktivne kompenzacije. Instaliranjem a10kv reaktivni kompenzacijski ormar, postrojenje može poboljšati svoj faktor snage, smanjiti potrošnju energije i produžiti životni vijek svoje električne opreme.
U sektoru obnovljive energije, reaktivna kompenzacija je također bitna. Vjetroelektrane i solarne elektrane često imaju promjenjivu izlaznu snagu, što može uzrokovati probleme u električnoj mreži. Uređaji za dinamičku reaktivnu kompenzaciju mogu se koristiti za stabilizaciju napona i toka snage u tim sustavima, što olakšava integraciju obnovljivih izvora energije u postojeću električnu mrežu.
Zaključak
Oprema za reaktivnu kompenzaciju igra vitalnu ulogu u osiguravanju stabilnosti elektroenergetskog sustava. Rješavanjem problema uzrokovanih reaktivnom snagom, kao što su gubici snage, padovi napona i oscilacije elektroenergetskog sustava, ovi uređaji poboljšavaju učinkovitost, pouzdanost i performanse elektroenergetskog sustava.
Kao dobavljač opreme za reaktivnu kompenzaciju, predan sam pružanju visokokvalitetnih proizvoda koji zadovoljavaju različite potrebe naših kupaca. Bilo da ste industrijsko postrojenje koje želi poboljšati svoj faktor snage, komunalna tvrtka kojoj je cilj poboljšati stabilnost vaše električne mreže ili projekt obnovljive energije koji se želi glatko integrirati u sustav, naša reaktivna kompenzacijska oprema može ponuditi rješenje.
Ako ste zainteresirani saznati više o našoj opremi za reaktivnu kompenzaciju ili želite razgovarati o potencijalnom projektu, potičem vas da nam se obratite radi savjetovanja o nabavi. Naš tim stručnjaka spreman je pomoći vam u pronalaženju najboljeg rješenja reaktivne kompenzacije za vaše specifične zahtjeve.
Reference
- Kundur, P. (1994). Stabilnost i upravljanje elektroenergetskim sustavom. McGraw - Hill.
- Grainger, JJ, & Stevenson, WD (1994). Analiza elektroenergetskog sustava. McGraw - Hill.
- El - Hawary, ME (2014). Elektroenergetski sustavi: projektiranje i analiza. CRC Press.
